鋁電解槽用防滲隔離層材料基本信息

由禹州市斯地友美科英新材料有限公司研制成功的鋁電解槽用防滲隔離層材料，主要鋪設(shè)于鋁電解槽的炭陰極塊層和保溫磚之間，當(dāng)冰晶石熔體從炭塊縫中向下滲漏時(shí)，或電解液中的Na和NaF的蒸汽通過(guò)炭塊層向耐火隔熱材料擴(kuò)散時(shí)，遇到隔離層材料，會(huì)在接觸表面形成一層粘稠的熔融體并凝固下來(lái)，起到阻止冰晶石熔體繼續(xù)向下滲透的作用。從而，一方面可以減少冰晶石的損失，保護(hù)電解槽的正常工作；另一方面，可以防止冰晶石滲入耐火隔熱層中而導(dǎo)致耐火隔熱磚導(dǎo)熱系數(shù)增大和電解槽的耗電量增大，

如果沒(méi)有防滲隔離層.隔熱層的熱阻就會(huì)隨著鈉鹽的不斷滲入而逐漸降低，當(dāng)隔熱層的熱阻降低到一定程度，850℃等溫層就會(huì)進(jìn)入炭陰極塊中，鈉鹽就會(huì)在炭陰極塊中凝固(850℃為鈉鹽蒸汽凝固的溫度)，從而大大增加陰極電阻，使電解槽的耗電量激劇增大，鈉鹽在陰極塊中進(jìn)一步凝集，造成炭塊產(chǎn)生裂紋，則電解槽壽命即告終結(jié)

    因此，防滲隔離層材料在鋁電解槽中的使用，不僅可延長(zhǎng)電解槽的壽命，減少冰晶石的損失、更主要的是可以節(jié)約電能，降低金屬鋁的單位電耗且這種材料施工方法簡(jiǎn)便省力、省時(shí)，具有明顯的經(jīng)濟(jì)效益和技術(shù)的先進(jìn)性。

    研制成功的防滲隔離層材料，已在中國(guó)長(zhǎng)城鋁業(yè)公司鄭州鋁廠的電解廠等大廠使用。并被列為大修槽用材料.

防滲隔離層材料基本性能如下：

化學(xué)成分		指標(biāo)
Al2O3	％	<40
SiO2		>60
Fe2O3		>3
干料體積密度	g/cm3	1.8-1.9
導(dǎo)熱系數(shù)	W/m·k(350℃)	～0.50
施工方法		干式搗打

使用部位：陰極炭塊下部代替耐火磚和Al₂O₃層。

使用厚度：200mm左右施工方法

一、施工用具的準(zhǔn)備

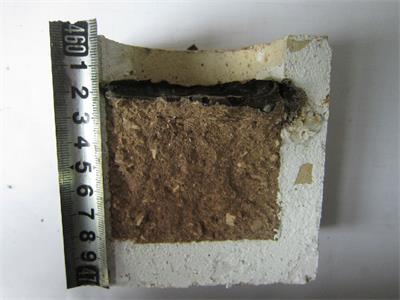

防滲實(shí)驗(yàn)
電動(dòng)平板振搗器

三合板

塑料編織布

方木條、木把子、木板條。

二、施工步驟:

干式搗打防滲隔離層材料，采用噸袋包裝，噸袋底部裝有專用卸料溜嘴，借助吊車，吊起料袋，卸料溜嘴觸及底面，吊車慢慢移動(dòng)，操作工用手牽動(dòng)溜嘴，掌握卸料位置，邊移邊卸，達(dá)到基本均勻鋪料直至卸完，這種卸料方式可以做到極少的粉塵飛揚(yáng)，卸完預(yù)計(jì)用量的1/2時(shí)為第一層，用木板條或木把子刮平料面，表面蓋一層塑料編織布，再在編織布上鋪整張的三合板，使其全部復(fù)蓋表面.然后用平板振搗器將整個(gè)料面振平、振實(shí)，去除三合板、編織布，檢查料面平整均勻，然后開(kāi)始第二層施工，施工過(guò)程照此進(jìn)行。在施工第二層時(shí)，要在槽殼電極孔處用方木條檔住，同時(shí)要用埋木條的方法，留出固定陰極鋼棒澆注料的地方.

經(jīng)振實(shí)后的防滲隔離層料，體積密度約1.84 g/cm3左右,穿皮鞋的人在上面行走可以不顯腳印。每個(gè)槽(75KA槽)用防滲隔離層料約為8噸、施工時(shí)間比砌磚大大縮短，勞動(dòng)強(qiáng)度大幅度降低，一個(gè)槽只需一個(gè)小時(shí)左右，即可將防滲隔離層料鋪設(shè)完畢。
